【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

院长大大 • • 基础教程 • 阅读 5642
大家都知道两点连一线，正方形/矩形是由四个点+连线组合而成，在Axure中常用的基础元件如矩形、圆形都是已经连接好的图形，正常情况下是无法修改各个点的位置的，只能修改宽度、高度，而在某些场景下我们需要调整各个连接点的位置，变成不规则的图形，这就涉及到编辑点的功能了
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

如何进入编辑状态

以矩形为例，有3种方法可以进入编辑状态
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

1、单击选中矩形，鼠标移到矩形边缘且鼠标变换形状，在鼠标下方出现黑色小方块，双击矩形框线，出现连接点，进入编辑状态

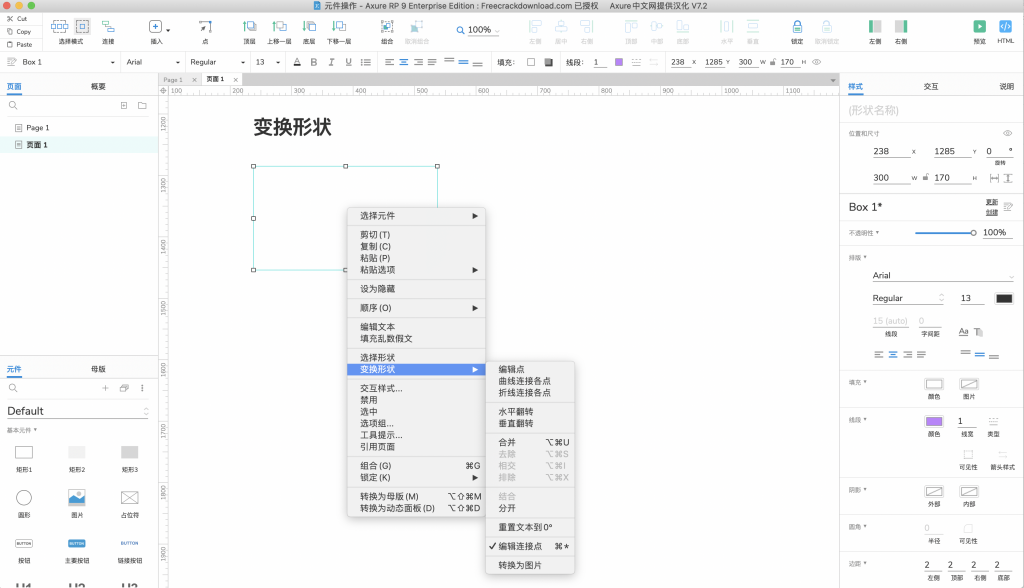

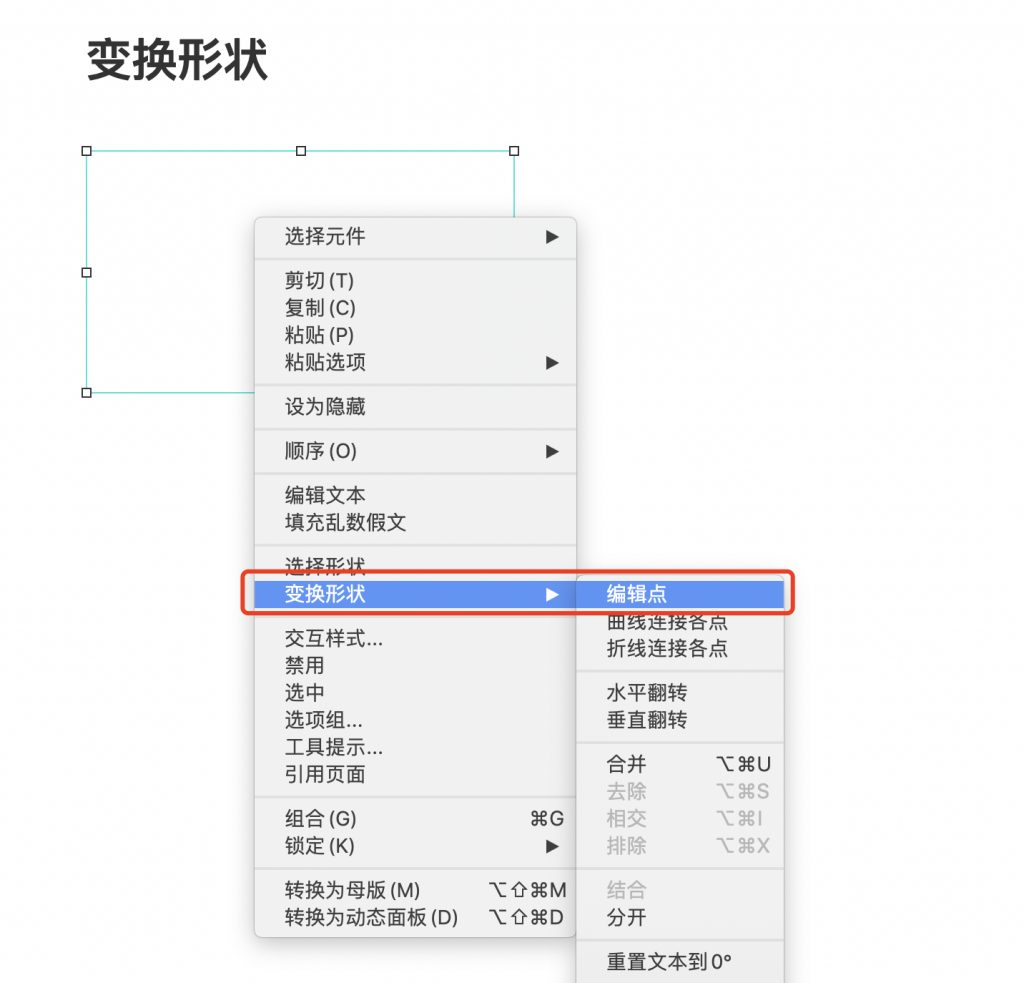

2、单击选中矩形，右键->变换形状->编辑点，出现连接点，进入编辑状态
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

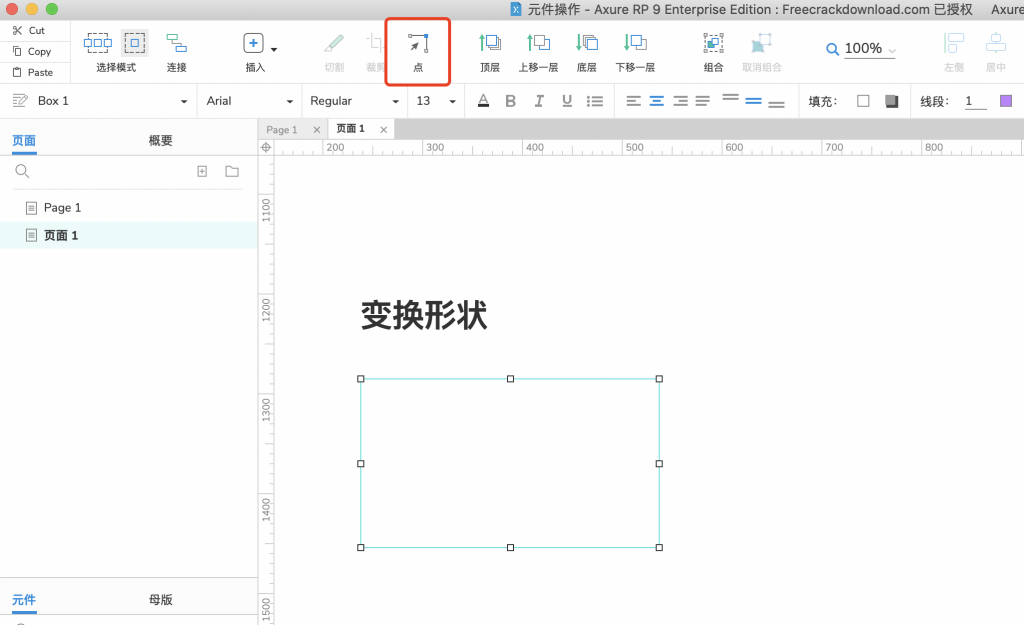

3、单击选中矩形，在顶部工具栏中，点击“点”，出现连接点，进入编辑状态
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

注意：点功能如何设置，请看【Axure9基础教程】如何设置自定义工具栏

如何编辑点

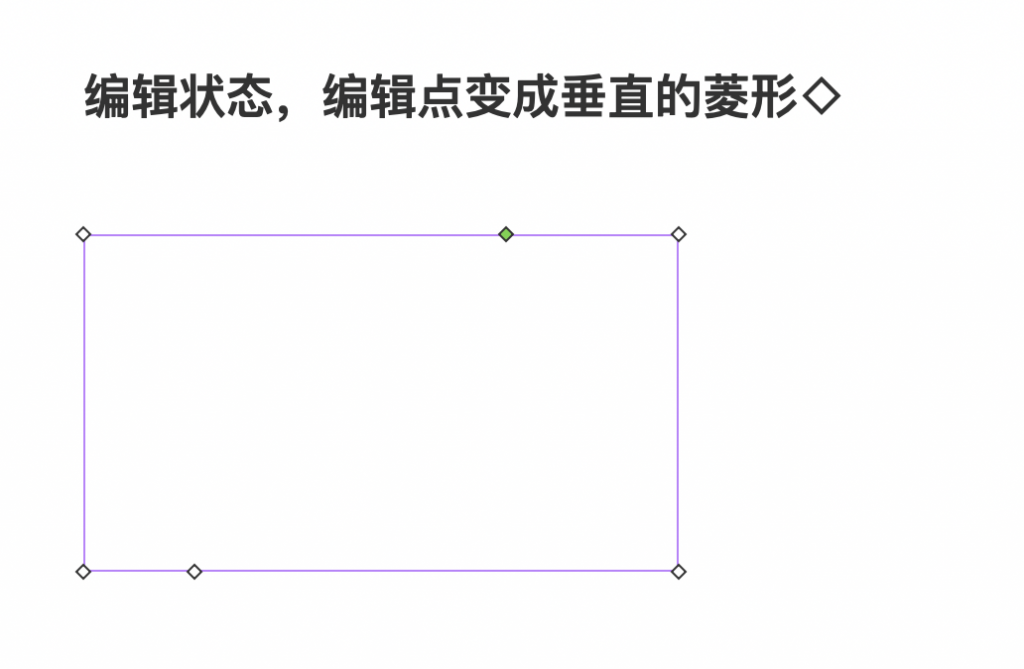

当元件进入编辑状态后，就可以进行新增点、删除点、曲线点、折线点的操作了
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

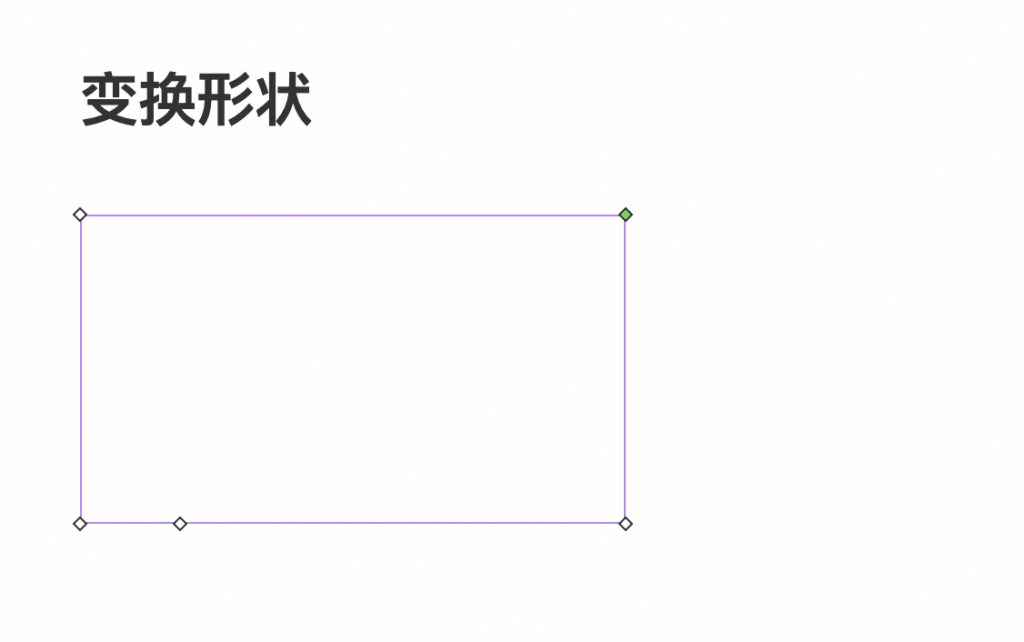

新增点

在编辑状态，鼠标移到矩形边缘，会在鼠标右下方出现加号，单击即可新增一个点

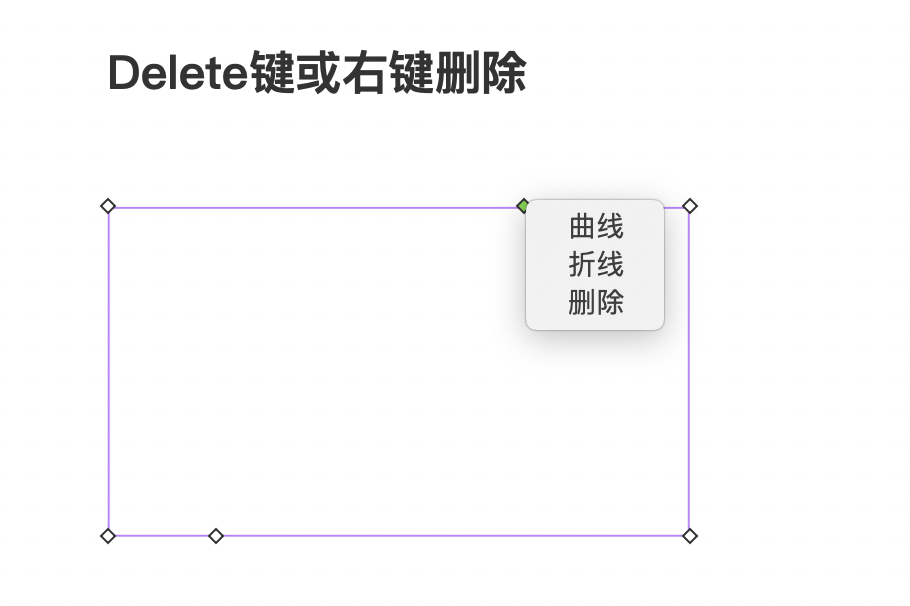

删除点

在编辑状态，单击点后处于选中状态（中心变成绿色），按Delete键或鼠标右键->删除，可删除点
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

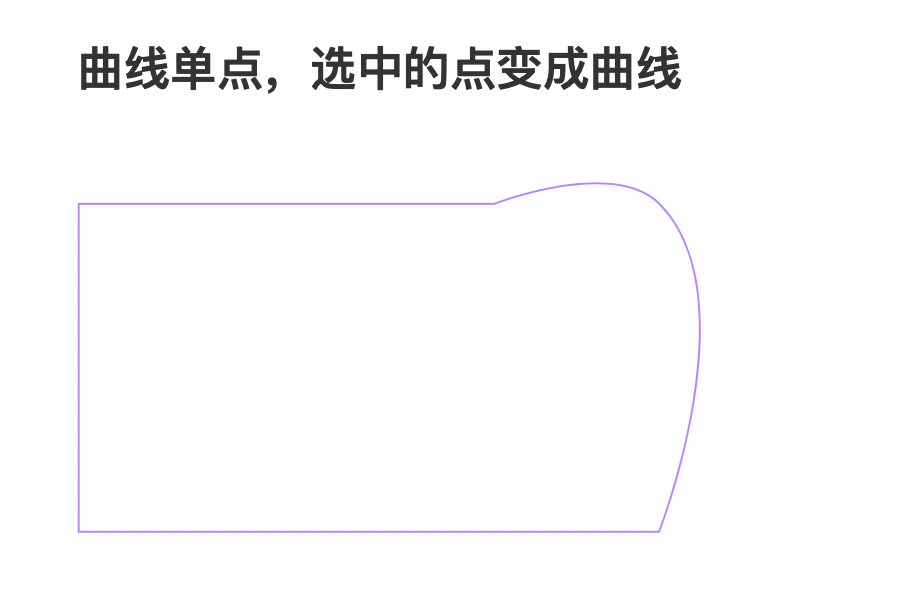

曲线单点

在编辑状态，选中点右键->曲线，可设置该点折线变成曲线
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

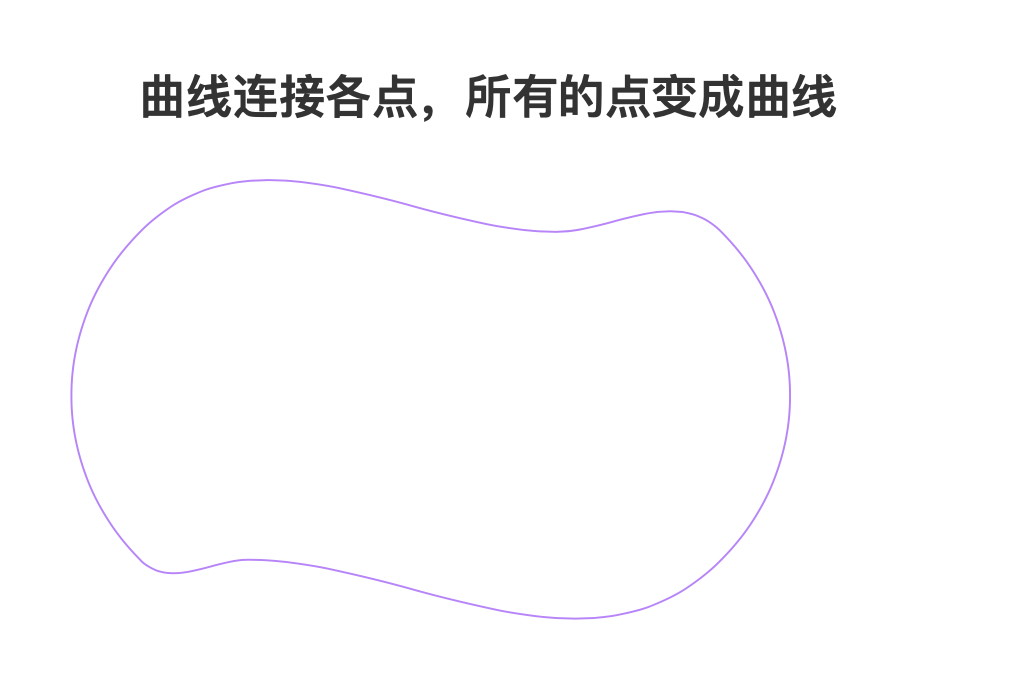

曲线连接各点

矩形鼠标右键->变换形状->曲线连接各点，将所有的点变成曲线
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

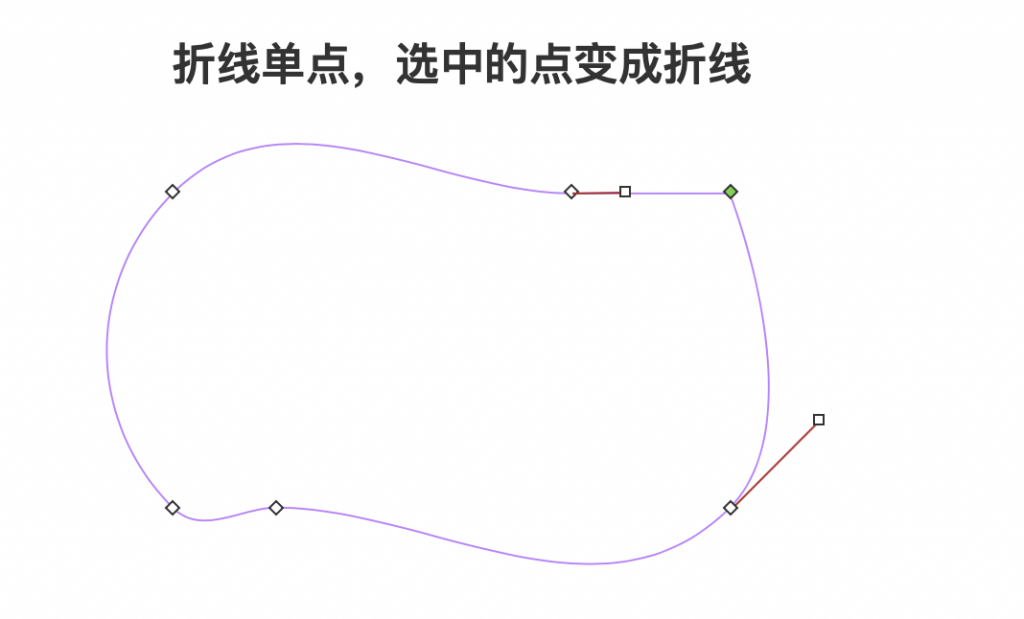

折线单点

在编辑状态，选中点右键->折线，可设置该点曲线变成折线
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

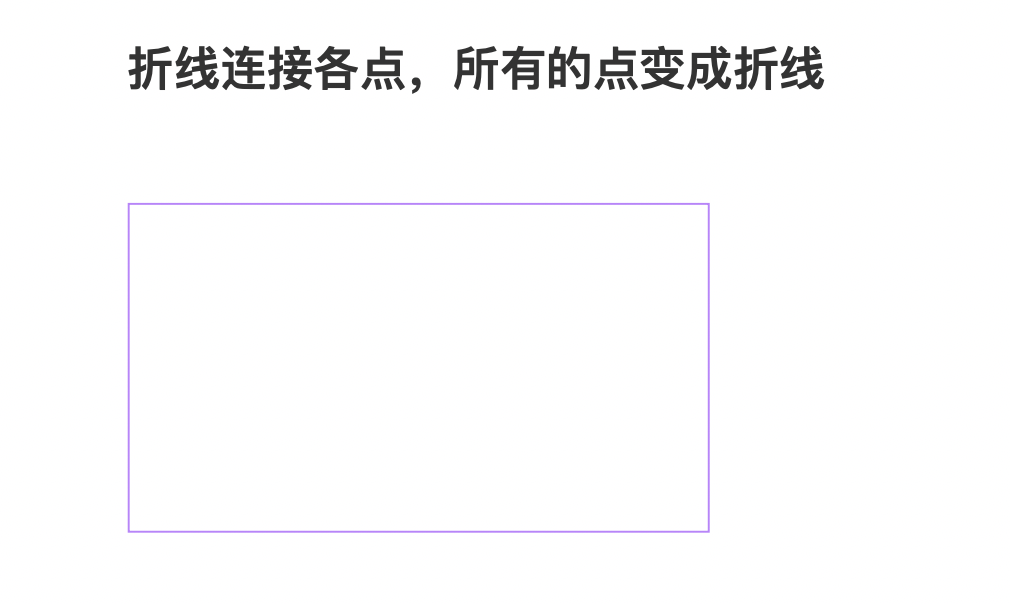

折线连接各点

矩形鼠标右键->变换形状->折线连接各点，将所有的点变成折线
【Axure9基础教程】元件操作之编辑点，新增、删除、曲线连接、折线连接

原创文章，作者：院长大大，如若转载，请注明出处：https://www.axureschool.cn/744.html
